日前，日本厂商Novel Crystal Technology宣布，开始交付用于下一代功率半导体的150毫米（6英寸）氧化镓（β-Ga₂O₃）晶圆样品，这一动作标志着氧化镓作为超宽禁带半导体材料，向规模化量产迈出了关键一步。
据悉，NCT已明确后续发展路线：2027年交付150毫米β-Ga₂O₃外延片样品，2029年实现全面量产，2035年进一步开发并供应200毫米（8英寸）β-Ga₂O₃晶圆，逐步完善氧化镓产品矩阵，抢占下一代功率半导体市场先机。
这一动态也引发了业界对氧化镓（Ga₂O₃）材料产业化进程的再度聚焦。
氧化镓：第四代半导体的“性价比之王”
Ga2O3，属于一种单晶材料，是继Si、SiC及GaN后的第四代宽禁带半导体材料。
作为备受瞩目的下一代功率半导体材料，氧化镓实际上并非新近发现的材料，但直到近年，随着新能源汽车、智能电网、光伏逆变器等高压场景对功率器件性能要求的持续攀升，其卓越的材料特性才被推到聚光灯下。

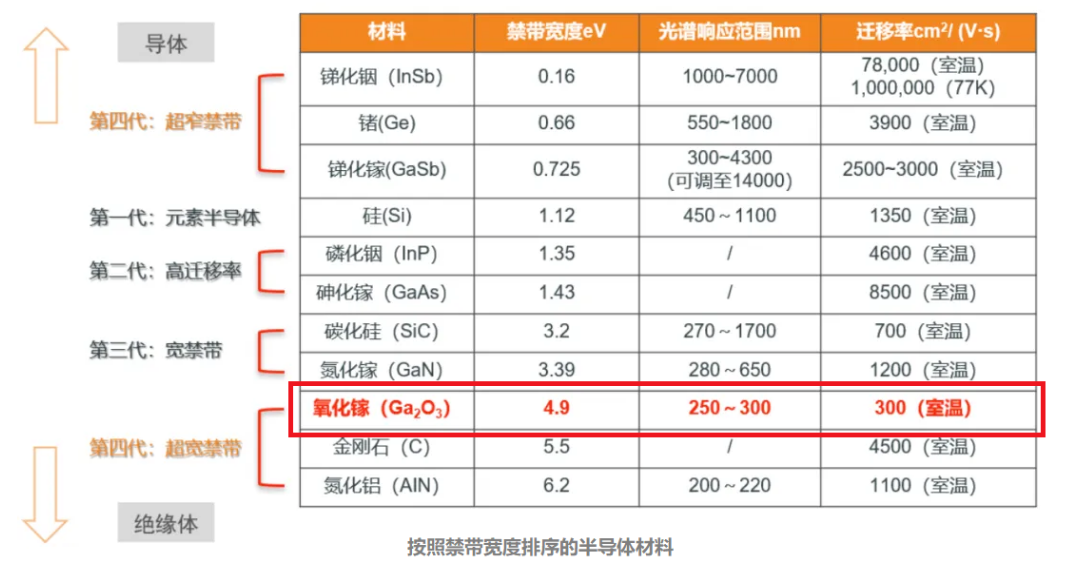

据了解，氧化镓的禁带宽度高达4.9eV，远超硅材料的1.1eV，高于碳化硅的3.2eV和氮化镓的3.39eV。这种超宽禁带特性意味着电子需要更多的能量从价带跃迁到导带，因此氧化镓具有耐高压、耐高温、大功率、抗辐照等特性，特别适合大功率电子器件应用。
更引人注目的是其惊人的击穿场强。研究表明，氧化镓的理论击穿场强可达8MV/cm，是碳化硅和氮化镓的2倍以上。这意味着在相同耐压要求下，氧化镓器件的尺寸可以做得更小，功率密度更高，节省配套散热和晶圆面积，进一步降低成本。
此外，氧化镓单晶的生长工艺相对简单。与需要高温高压合成的碳化硅不同，氧化镓是唯一可以通过低成本“熔体法”生长的宽禁带半导体，这意味其晶圆成本理论上可逼近蓝宝石甚至硅，大幅降低了生产成本，彻底解决第三代半导体“贵”的痛点，为其未来产业化铺平了道路。
这些特性将使氧化镓在电力电子领域具有革命性优势，这也是其能突破现有SiC、GaN技术瓶颈的关键，使其在半导体材料中一度赢得“性价比之王”的美誉。
值得注意的是，氧化镓拥有五种不同的晶相，即α、β、γ、δ和ε，这些晶相在特定条件下能够相互转化。在这五种晶相中，β-Ga2O3在常温常压下表现最为稳定，具有独特的晶体结构和优异的物理化学性质，尤其在功率电子、光电子领域潜力巨大，是当前半导体材料研究和应用的重点方向。而其他晶相则被视为亚稳相。通过调整温度条件，这些亚稳相可以转化为β-Ga2O3，且此过程在一定条件下可逆，但通常需要施加高压来实现。
当前，在全球范围内，氧化镓研究和商业化进展正在加速推进。
全球竞速Ga₂O₃，抢占先机
NCT：率先推动氧化镓迈入“6英寸量产时代”
长期以来，β-Ga₂O₃晶圆的直径普遍停留在100毫米（4英寸），无法兼容现有功率器件生产线的大规模量产需求。为破解这一瓶颈，NCT基于成熟的4英寸晶圆生产工艺，采用EFG法（导模法）成功开发出150毫米（6英寸）β-Ga₂O₃晶圆。EFG法利用模具内部毛细孔的虹吸效应引导熔体生长，具备长晶速度快、生产效率高、易于实现大尺寸晶体生长等优势，为6英寸晶圆的顺利问世提供了核心技术支撑。
上文提到，NCT宣布正式交付150毫米直径β-Ga₂O₃晶圆样品，这一突破标志着氧化镓材料正式迈入大尺寸量产门槛，为下一代功率半导体的规模化应用铺平了道路。
回顾其近期发展历程能看到，2025年NCT在氧化镓领域的布局全面提速，器件、外延与晶体生长多点突破。
2025年4月，NCT全球首发了全氧化镓基Planar SBD器件，以Research Sample（RS）级产品形式面向科研及早期应用提供验证样品，并推出两种电极规格，满足多元测试需求，为行业客户提供了宝贵的器件评估机会。
8月，NCT与美国Kyma Technologies达成合作，共同开发高质量Ga₂O₃外延片，瞄准多kV级功率器件的商业化应用。双方整合衬底生产与外延生长的技术优势，致力于推动大面积、低缺陷率外延片的产业化，为电动汽车、可再生能源及航空航天等高压电力电子市场提供关键材料支撑。
11月，公司推出（011）系列高品质外延片，外延厚度从20 μm提升至30 μm，载流子浓度精确控制在2–5×1015 cm⁻³，缺陷密度降低至5 pcs/cm²，达到业界领先水平，为高端功率器件的性能突破奠定了技术基础。
12月，在NEDO（日本新能源产业技术综合开发机构）支持的项目中，NCT成功开发出Drop-fed Growth（DG）法——一种无需昂贵铱坩埚的新型晶体生长技术。该工艺通过液滴形式连续供给原料熔液，可将β-Ga₂O₃衬底的制造成本降低至传统方法的十分之一，为材料低成本化和产业规模化发展迈出关键一步。
基于上述技术积累，NCT已明确未来几年的产业化路线图：2027年开始交付150毫米β-Ga₂O₃外延片样品，为器件开发提供更完整的材料解决方案；2029年正式启动全面量产，届时将引入DG法以显著降低成本、提升产品竞争力；2035年则计划开发并供应200毫米（8英寸）β-Ga₂O₃晶圆，进一步对接主流半导体产线，推动氧化镓材料在更广泛电力电子场景中的规模化应用。
从晶圆尺寸突破到外延品质提升，从器件研发到晶体生长方法革新，NCT的一系列突破证明了氧化镓并非遥不可及，正以系统性创新持续巩固其全球氧化镓产业的龙头地位。
随着2026年6英寸晶圆的交付和2029年低成本DG法的实装，氧化镓有望在电动汽车、超快充桩及航空航天领域，开启一个比 SiC 更加节能、高效的电能新时代，为全球功率半导体产业迈向更高效率、更低损耗的未来注入了强劲动力。
在NCT加速推进氧化镓产业化的同时，全球范围内的氧化镓产业链布局已进入白热化阶段，日本、美国、德国、英国、韩国、中国等多国企业及科研机构纷纷发力，形成了差异化竞争的产业格局。
日本FLOSFIA：主攻α-Ga₂O₃技术路线
作为氧化镓技术研发的先行者，日本呈现出龙头企业引领、创新主体多元的蓬勃发展态势。除NCT外，FLOSFIA公司独辟蹊径，主攻α-Ga₂O₃技术路线，在关键器件领域取得实质性突破。
2025年中，该公司率先在α-Ga₂O₃ MOSFET中实现基于p型层结构的常关型器件运行，并在较高电流条件下完成验证，突破了长期制约氧化镓器件实用化的核心结构难题。同年末，FLOSFIA将研发重心推进至量产化层面，完成4英寸晶圆制造技术验证，并同步解决了二极管器件在可靠性与一致性方面的关键问题，为后续产品线稳定放量奠定基础。
日本三菱电机：国家级战略驱动
日本三菱电机也逐步加大氧化镓领域的布局力度。
2025年3月，三菱电机在尖端技术综合研究所展示了其氧化镓材料研发成果，宣布正式启动氧化镓（Ga₂O₃）材料的研发工作。据悉，该氧化镓材料技术自2024年6月起已被日本新能源产业技术综合研究所（NEDO）“经济安全保障重要技术培养项目/高功率、高效率功率设备及高频器件材料技术开发”采用，并将在NEDO的支持下持续推进。
此举不仅彰显了三菱电机布局下一代宽禁带半导体的战略决心，也进一步丰富了日本氧化镓产业的布局维度，形成了企业协同、政企联动的发展态势。
此外，日本京瓷、并木精密宝石等企业长期深耕EFG法晶体生长技术，为氧化镓产业化提供了重要的技术支撑，完善了日本氧化镓产业链的细分环节。
美国Gallox：氧化镓器件的商业化先锋
美国则以学术孵化与技术商业化为核心，依托科研机构与初创企业的力量，逐步抢占氧化镓器件商业化的先机。
2025年8月，康奈尔大学孵化的Gallox公司成功入选Activate Fellowship 2025年度项目，这家全球首家将氧化镓器件商业化的企业，其创始人McCandless在康奈尔大学攻读博士期间便长期从事氧化镓半导体相关研究，具备深厚的技术积累。相较于传统半导体材料，氧化镓在功率器件中具备更低能耗与更高性能潜力，主要面向数据中心、无人机与航空航天、太空技术以及电动车充电等高功率应用场景。
Gallox的成功入选，不仅反映出氧化镓器件正逐步进入工程化与商业化视野，也凸显了以学术研究为起点的硬科技创业，已成为先进半导体材料落地的重要路径。
此外，美国空军研究实验室与Kyma公司的合作团队早在2023年就成功开发出耐压超过2000伏的氧化镓MOSFET，其性能参数较传统器件提升显著，为美国氧化镓器件研发奠定了坚实基础。
欧洲地区则以德国、英国为核心，通过科研机构牵头、企业协同发力，聚焦氧化镓材料外延与工程化技术，逐步构建起完善的研发与产业体系。
德国IKZ与NextGO Epi：加速功率半导体应用
其中，德国莱布尼茨晶体研究所（IKZ）作为核心科研机构，于2024年9月启动EFRE项目“G.O.A.L.——功率电子用氧化镓应用实验室”，并在2025年4月公布最新进展。随着关键设备与技术能力的全面部署，该项目的实际价值逐步显现，聚焦于2英寸晶圆层结构体系建设，引入AIXTRON工业级外延设备，联合其他技术单位协同推进2英寸氧化镓外延技术的工程化发展。
未来，IKZ计划在欧盟范围内确立其作为氧化镓外延晶圆研究合作伙伴与材料供应节点的角色，联合柏林-勃兰登堡地区科研机构与企业，推进更大尺寸材料与器件的研发。
在企业布局方面，2025年5月，由IKZ孵化的NextGO Epi公司在德国柏林正式成立，这家专注于高品质β-Ga₂O₃外延片大规模制造的企业，采用金属有机化学气相沉积（MOVPE）技术，致力于为电动汽车、轨道交通系统和可再生能源基础设施等关键领域，提供具有显著成本和性能优势的氧化镓基外延片。
与其他企业单点技术突破不同，NextGO Epi聚焦氧化镓外延这一产业关键环节，系统性补齐材料向器件过渡中的能力断层，从材料侧为氧化镓进入下一代功率电子应用提供现实支撑。
此外，德国弗劳恩霍夫研究所开发的新型异质外延技术，显著提高了氧化镓薄膜的质量，为高电子迁移率晶体管的研制奠定了基础，进一步完善了德国氧化镓产业的技术布局。
英国CISM：搭建科研平台，推进氧化镓
研发落地
英国则以科研平台建设为突破口，逐步提升氧化镓领域的研发实力。
2025年4月，位于英国南威尔士的斯旺西大学集成半导体材料中心（CISM），建立了英国首个可在4英寸衬底上生长高质量氧化镓薄膜的平台。该平台采用新投入使用的AIXTRON紧密耦合喷淋头（CCS）沉积系统，由英国工程与自然科学研究委员会（EPSRC）战略设备项目资助270万英镑，部署在新建的氧化物与硫属化物MOCVD实验室中，目前已成为英国氧化镓薄膜研究的国家级研发枢纽，研究方向涵盖功率电子、深紫外光探测器及透明导电氧化物（TCO）应用。
2025年6月，CISM与英国微重力制造企业Space Forge签署协议，后者成为首个入驻的实体企业，可使用该中心完整的半导体加工和表征设备，开展微重力环境下的氧化镓制造研究。随着设备平台与研究合作的相继落地，氧化镓在英国功率电子研究体系中的关注度持续提升，其在高性能功率器件中的应用前景正被进一步挖掘。
韩国PowerCubeSemi：冲刺IPO，
领跑氧化镓量产赛道
韩国则以产业化量产与资本市场布局为核心，推动氧化镓产业快速落地，试图从存储芯片领域的优势延伸至化合物半导体领域。
据报道，2025年12月，氧化镓厂商PowerCubeSemi正加速推进上市进程，该公司已完成60亿韩元的IPO前融资，计划于2026年在韩国创业板（KOSDAQ）申请上市。
作为全球首家运营氧化镓大规模量产晶圆厂的企业，PowerCubeSemi已与多家寻求高效功率及射频解决方案的国际客户展开合作，其产品凭借氧化镓在击穿电压与能量效率方面的显著优势，逐步进入电动汽车、数据中心及国防电子等高功率应用领域。
这一进展背后，是韩国政府将下一代半导体材料纳入国家级研发与产业投资重点的战略支撑，2026年韩国政府预算进一步扩大了对中小企业和科技企业的研发投入，强化合作研究和商业化项目，而PowerCubeSemi的上市筹备，正是韩国氧化镓产业从技术验证阶段进入资本市场承载阶段的重要标志，为后硅时代的材料路线提供了现实样本。
中国氧化镓市场：
全产业链布局与规模化突破
在国际企业加速氧化镓产业化的同时，中国在氧化镓领域表现出极强的爆发力，形成了从材料制备、设备研发到器件应用的全链条布局，多个关键技术实现突破，甚至在大尺寸晶体领域达到全球领先水平，成为全球氧化镓产业竞争中的重要力量。
衬底材料：大尺寸单晶制备引领全球
衬底是半导体器件的物理基石。2025年，中国企业在氧化镓单晶衬底的尺寸突破与质量提升上实现了一系列重要进展，为产业化推进奠定了材料基础。
在核心的晶体生长环节，杭州镓仁半导体作为浙江大学实验室孵化企业，于2025年3月成功制备全球首颗8英寸氧化镓单晶，刷新了氧化镓单晶尺寸的全球纪录，且实现了从2英寸到8英寸每年升级一个尺寸的行业奇迹。该公司采用完全自主创新的铸造法，拥有完全自主知识产权，成本低、效率高，其6英寸衬底已实现销售出货。2025年10月，镓仁半导体基于自主研发的氧化镓专用晶体生长设备，采用垂直布里奇曼法（VB法）成功实现了6英寸（010）面氧化镓晶体生长，且等径段长度超过40mm。同年12月，再次实现VB法8英寸氧化镓单晶生长，8英寸等径长度可达20mm。
杭州富加镓业同样在单晶制备领域取得重大突破。2025年9月，富加镓业采用VB法成功制备出高质量的6英寸氧化镓单晶，其晶体等径高度超过30mm。同年12月，富加镓业联合中国科学院上海光机所，在国际上首次采用VB法制备出8英寸氧化镓晶体，刷新国际VB法氧化镓晶体尺寸纪录。相较于传统的导模法（EFG），VB法在降低晶体位错密度方面具有显著优势，且无需使用贵金属铱坩埚，大大降低生长成本，是实现大规模产业化的理想路径。
值得关注的是，富加镓业的“年产10000片大尺寸高质量氧化镓单晶衬底项目”已于2026年1月正式完成竣工环境保护验收。这标志着富加镓业万片6/8寸产线已完全具备规模化生产的环保许可，在国际处于领先地位，为我国氧化镓产业化按下“加速键”。
在设备自主研发方面，中国企业同样表现突出。富加镓业研制了国际上首台具备“一键长晶”功能的EFG设备，可以满足2-6英寸晶体生长需求，并获得国内授权专利6项、国际授权专利4项。同时，该公司自行研制的全自动VB晶体生长设备，在国内率先突破了6英寸单晶生长技术瓶颈，可根据客户需求提供设备及配套工艺包。镓仁半导体也全面开放自研的氧化镓专用VB法长晶设备销售，助力产业协同发展。
2025年，苏州镓和半导体发布6英寸衬底与紫外芯片，完成全产业链布局，同年获评高新技术企业。
综合来看，2025年中国在氧化镓单晶制备领域实现了从6英寸到8英寸的快速迭代，并在晶体质量、等径长度等关键指标上不断突破，为后续产业化提供了坚实的材料基础。
外延生长：同质与异质外延双突破
外延生长是在半导体衬底上制备高质量薄膜的过程。2025年，国内企业在同质与异质外延领域均取得了显著成果。
铭镓半导体在氧化镓氢化物气相外延（HVPE）技术领域取得了显著进展。同质外延方面，采用HVPE技术成功制备出1-20μm厚度可控的高质量氧化镓外延膜，XRD半高宽仅为36arcsec（全球最佳范围为30-100arcsec），表面粗糙度Rq低至0.13nm，综合性能达到全球领先水平。异质外延方面，在蓝宝石衬底上成功实现了高纯α相氧化镓的外延生长，特征峰半高宽仅24.5arcsec，跻身国际第一梯队。
镓仁半导体于2025年9月成功实现了高质量6英寸氧化镓同质外延生长。检测结果显示：外延层厚度＞10μm，均匀性优异，膜厚方差σ<1%；高分辨XRD摇摆曲线半高宽＜40arcsec；外延层载流子浓度均值为1.8e16cm⁻³，电学均匀性良好。
富加镓业在氧化镓MOCVD同质外延方面同样取得新进展，厚膜外延片迁移率达到181.6 cm²/V·s，相关6英寸外延片已进入器件流片阶段。该公司产品线覆盖2-6英寸等15种常规性氧化镓外延片产品，为客户提供“衬底-外延”一体化解决方案。
镓创未来作为晋江（西安）离岸创新中心孵化的科技创新企业，依托西安电子科技大学国家重点实验室技术背景，采用HVPE全制程工艺，在低成本衬底上实现高质量氧化镓薄膜异质外延，关键参数已达国际领先水平。
值得一提的是，北京邮电大学吴真平教授团队联合香港理工大学、南开大学等单位，利用工业兼容的MOCVD技术，成功制备了纯相外延氧化镓薄膜，并实验验证了主流宽禁带半导体氧化镓的室温本征铁电性，标志着我国科研人员在宽禁带半导体铁电性研究领域取得重要进展。

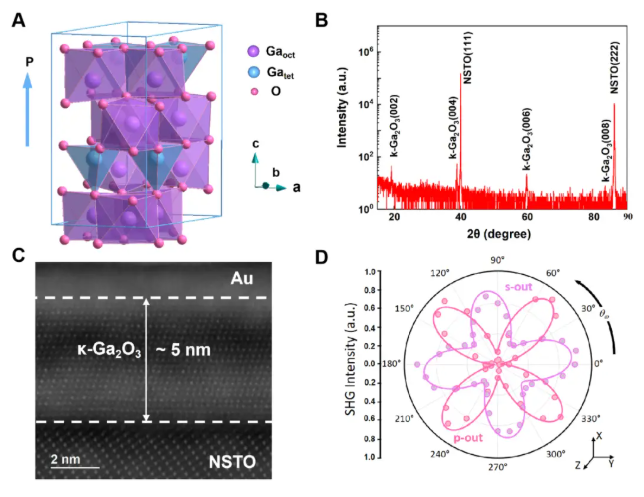

铁电κ-Ga2O3的外延稳定与结构表征
这一发现证实了宽禁带半导体可以通过特殊的结构相变实现铁电功能，为利用单一材料平台同时满足高功率、高耐压以及非易失性存储的需求开辟了新路径。
器件创新：从结构设计到性能飞跃
在材料与工艺突破的支撑下，2025年至2026年初，中国科研团队在氧化镓功率器件的结构创新与性能提升上成果频出。
中国科学院苏州纳米技术与纳米仿生研究所纳米加工平台开发了多鳍通道欧姆接触阳极β-氧化镓二极管，实现超低漏电的千伏级击穿电压；同时研制出高性能增强型垂直β-氧化镓多鳍晶体管，创下4.3mΩ·cm²最低比导通电阻纪录，为高温高压应用场景提供了全新解决方案。
多鳍通道二极管——打破传统垂直结构限制
图(a) 多鳍通道β-Ga₂O₃二极管的示意图，(b) 器件的关键工艺步骤，(c)鳍干法蚀刻后的扫描电子显微镜（SEM）图像， (d) 鳍宽400 nm二极管 SEM横截面图像
增强型垂直晶体管——破解"常开"难题

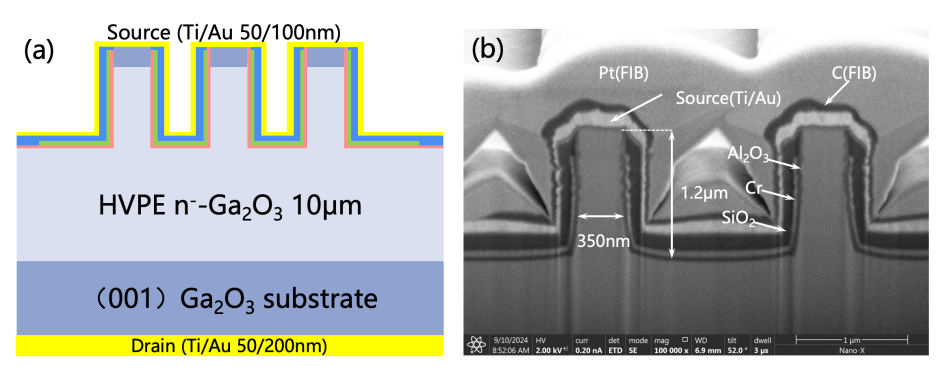

图(a) 多鳍通道 β-Ga₂O₃ FinFET示意图，（b）鳍宽300 nm二极管 SEM 横截面图像
图源：中国科学院苏州纳米所
在超高压应用领域，西安电子科技大学郝跃院士团队成功研制出基于氧化镓/碳化硅异质结的超高压肖特基势垒二极管，将击穿电压提升至8kV以上，并已在电网输变电模拟环境中通过初步可靠性测试。此外，郝跃院士、张进成教授、周弘教授领衔的研究团队携手华润微电子，在《中国科学：信息科学》发表重要研究成果，采用p-Cr₂O₃/n-Ga₂O₃异质结结构，成功实现单芯片二极管100A电流输出，创造了面积大于1mm²的氧化镓器件功率优值新纪录，标志着氧化镓材料已具备进入大型电力电子装备领域的核心实力。
深圳平湖实验室第四代半导体团队于2026年初在氧化镓光导开关器件研究方面取得重要进展，成功研制出具备万伏级耐压能力的垂直结构光导开关器件，开启响应时间进入亚纳秒量级，标志着我国在高性能光控功率半导体器件领域取得显著进展。
基于富加镓业提供的高质量MOCVD厚膜外延片，福州大学团队成功制备出高性能氧化镓垂直型功率肖特基二极管，在公开发表的基于MOCVD外延制备的功率肖特基二极管中，PFOM性能达到国际最优（3.07 GW/cm²）。
散热突破：氧化镓与金刚石成功“牵手”
氧化镓虽然应用前景广阔，但其导热能力只有硅材料的1/5，散热性差是制约器件性能的关键痛点。
对此，西安电子科技大学郝跃院士团队的张进成、宁静教授巧妙引入石墨烯作为缓冲层，让氧化镓与“导热王者”金刚石成功“牵手”，解决了散热难题。相关研究成果发表于《自然-通讯》。

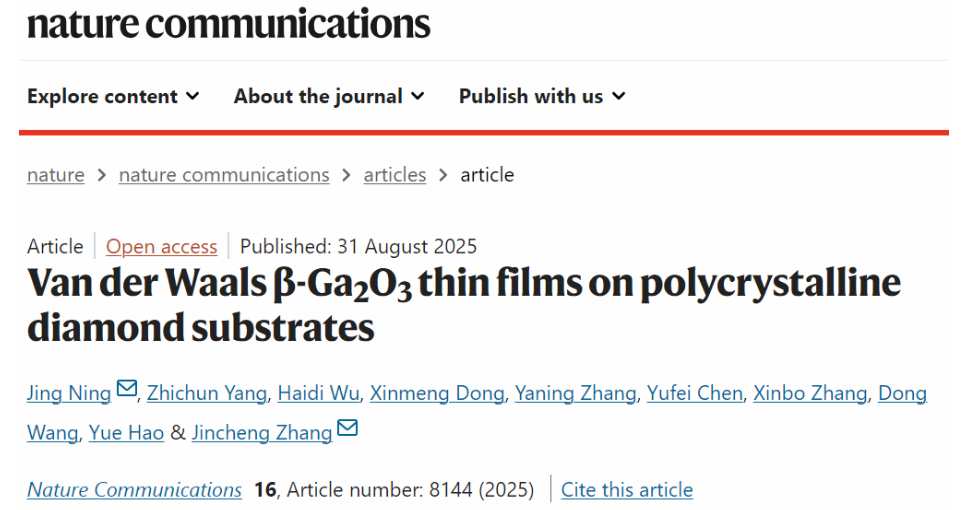

据了解，研究团队引入“石墨烯”作为中间缓冲层，解决了两种材料之间的“沟通障碍”，使得氧化镓薄膜能够平整高质量地生长在多晶金刚石上。实验测得，氧化镓和金刚石之间的热阻只有2.82 m²·K/GW，仅为传统技术的1/10左右。

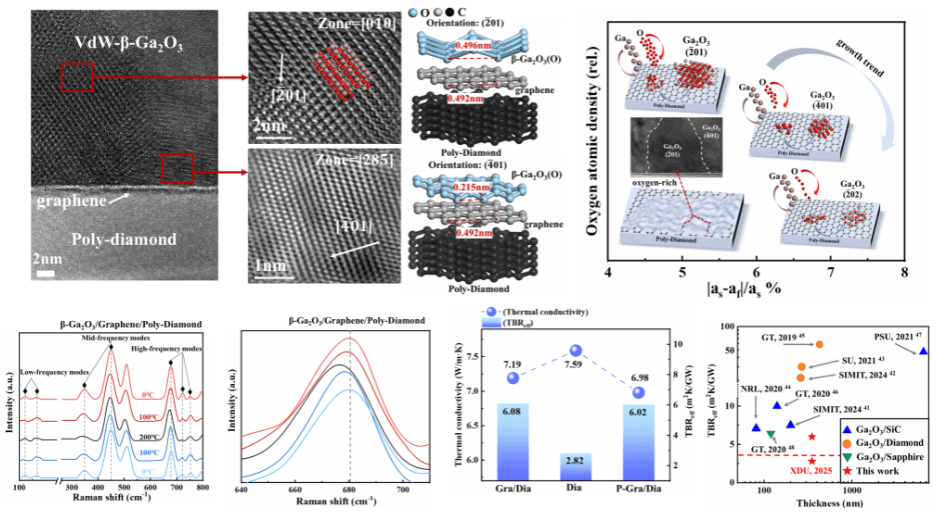

高导热金刚石基氧化镓外延薄膜及调控模型
这项突破为解决氧化镓器件发热问题提供了全新思路，也为未来高性能、高可靠性电子器件的发展奠定了基础。
产业协同：构建开放创新生态
中国企业不仅在技术上取得突破，更在产业协同方面积极布局。富加镓业与德国NextGO Epi达成全球战略合作，推动中欧氧化镓产业协同发展。镓仁半导体也与NextGO Epi开展合作，聚焦氧化镓研发与产业化协同。
总体来看，中国在氧化镓领域已形成从单晶生长、外延制备到器件研发、设备制造的全产业链布局，在大尺寸晶体、自主技术、器件性能等方面优势明显。随着富加镓业万片产线投产、镓仁半导体8英寸单晶突破等里程碑事件接连落地，中国正推动氧化镓从实验室走向规模化应用。
凭借优异的性能和产业化优势，氧化镓在新能源汽车快充、工业电源、电网高压功率模块、深紫外探测等领域的应用前景广阔，中国在全球氧化镓产业竞争中正占据越来越有利的地位。
未来，中国将以上述企业和科研季候为代表，持续放大衬底尺寸、自主工艺、万片级产能、器件性能优势，推动氧化镓从实验室走向大规模商用，为半导体产业自主可控与全球能源产业升级提供核心支撑。
全球竞合，Ga₂O₃从实验室
走向规模化量产
综合来看，在全球氧化镓产业格局中，多极竞争与差异化发展已成为鲜明特征。各国依据自身产业基础与战略需求，走出了各具特色的发展路径。
日本凭借二十余年的技术积淀稳居领跑地位。以NCT、FLOSFIA为代表的企业在晶圆尺寸升级、器件结构创新及成本控制技术上持续突破，形成了从材料到器件的完整专利布局。尤其是NCT近期交付150毫米晶圆样品，标志着日本在大尺寸量产化进程中再次卡位关键节点。
中国展现出强劲的追赶势头与系统化布局能力。从镓仁半导体全球首发8英寸单晶，到富加镓业万片产线投产，中国在衬底尺寸迭代、自主技术研发及全链条整合上已形成独特优势。北京邮电大学在氧化镓铁电性领域的突破，更为材料功能拓展开辟了新空间。中国正以“全链协同+快速迭代”的模式，加速从技术追赶到产业引领的跨越。
欧洲以科研机构为核心构建技术底座。德国IKZ、NextGO Epi与英国斯旺西大学CISM聚焦外延技术与平台建设，通过产学研协同补齐材料向器件转化的能力断层，并在中欧产业合作中扮演重要节点角色。
美国以国防需求为牵引，推动高频高功率器件研发与商业化落地。Gallox等创业公司依托学术孵化机制，将基础研究快速转化为工程产品，同时在战略材料自主保障上持续投入。
韩国则借助资本市场加速产业化。PowerCubeSemi的上市进程表明，氧化镓已进入可被资本定价的产业阶段，为后硅时代的材料路线提供现实样本。
从技术路线看，β-Ga₂O₃以其稳定性成为主流，而α相路线也为差异化竞争提供可能。在晶体生长方法上，EFG法、VB法、DG法等多元技术路线并存，成本控制与尺寸升级正成为竞争焦点。
写在最后
随着NCT交付150毫米晶圆样品、中国实现8英寸单晶突破、富加镓业万片产线投产等里程碑事件接连落地，氧化镓正从实验室研发迈向量产验证的新阶段。尽管在良率提升、成本优化及长期可靠性等方面仍面临工程挑战，但持续涌现的技术成果正不断夯实其应用基础。
展望未来，随着生态链的完善与产线的逐步建立，氧化镓有望在新能源汽车、智能电网、工业电源及深紫外探测等领域开辟全新市场空间。全球范围内的持续投入与协同推进，正使这一“潜力材料”加速走向工程应用，为第四代半导体技术突破注入强劲动力。
